井式回火炉系节能型周期作业式回火炉，供用于长轴、连杆、索具等悬挂加热型工件和一般金属机件在空气中进行回火，也适用于铝合金压铸件、活塞、铝板等轻合金机件淬火、退火、时效热处理之用。

       井式回火炉结构，外壳由钢板和型钢制成圆柱形炉体。炉盖内面采用不锈钢板制成。炉衬采用超轻质节能微孔耐火保温砖砌筑。炉衬与炉壳夹层置硅酸铝纤维棉保 温，间隙填充膨胀保温粉。电阻丝采用0Cr25Al5高电阻合金丝绕成螺旋状安装在炉膛的搁丝砖上。炉膛内放置有不锈钢装料筐。炉盖采用手动扛杆升降。为 了使工件均匀加热，在炉盖上安装有耐热不锈钢轴和风叶制成的热风循环风机，工件在加热过程中，热空气在回火炉内上下循环以保证工件均匀加热。为保证操作安 全在升降机构附近装有限位开关，此开关与回火炉控制柜电源联锁，炉盖关闭时（工作时）接通电源。当炉盖开启时限位开关即切断控制电源，因此加热元件的电源 同时切断，以保证安全操作。井式回火炉出厂时配套自动控温柜，热电偶。

井式回火炉的特点：

1、炉盖装有特质气流循环风扇，风压强，风流量大，气密性好。

2、井式回火炉炉膛内炉温均匀性可符合AMS2750D美国航空标准。可达±3℃，控温精度10℃。

3、炉衬采用230kg/m3高密度硅酸铝纤维毛快结构，节能效果显著。

4、炉盖与炉口采用软软密封与砂刀插槽双重密封，根据炉盖轻重采用手动杠杆或电动液压及蜗杆机械升降，减轻劳动力。

5、可根据工件形状、大小、堆放密度设计更稳定可靠型回火炉。以节省进行成本并提高合格率。

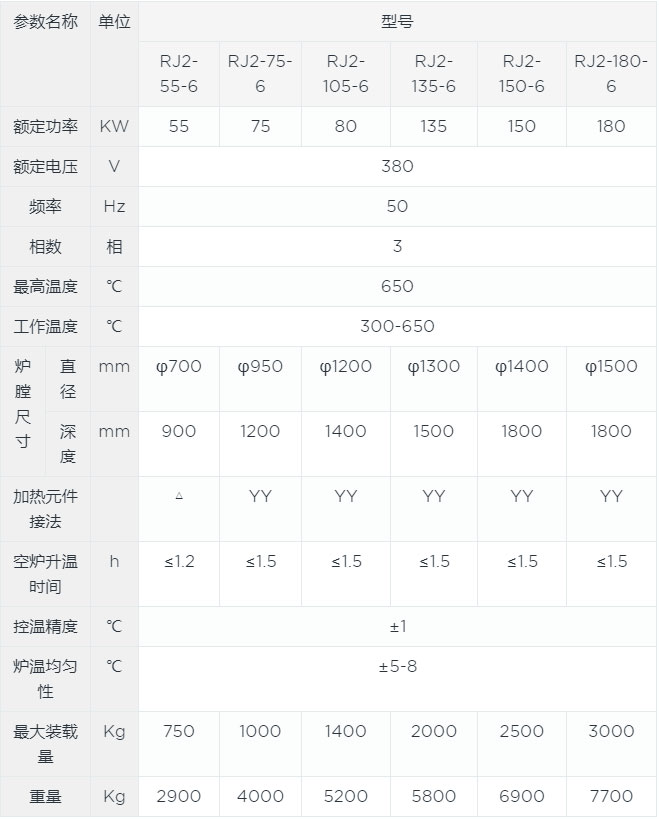

井式回火炉的技术参数：
